一、

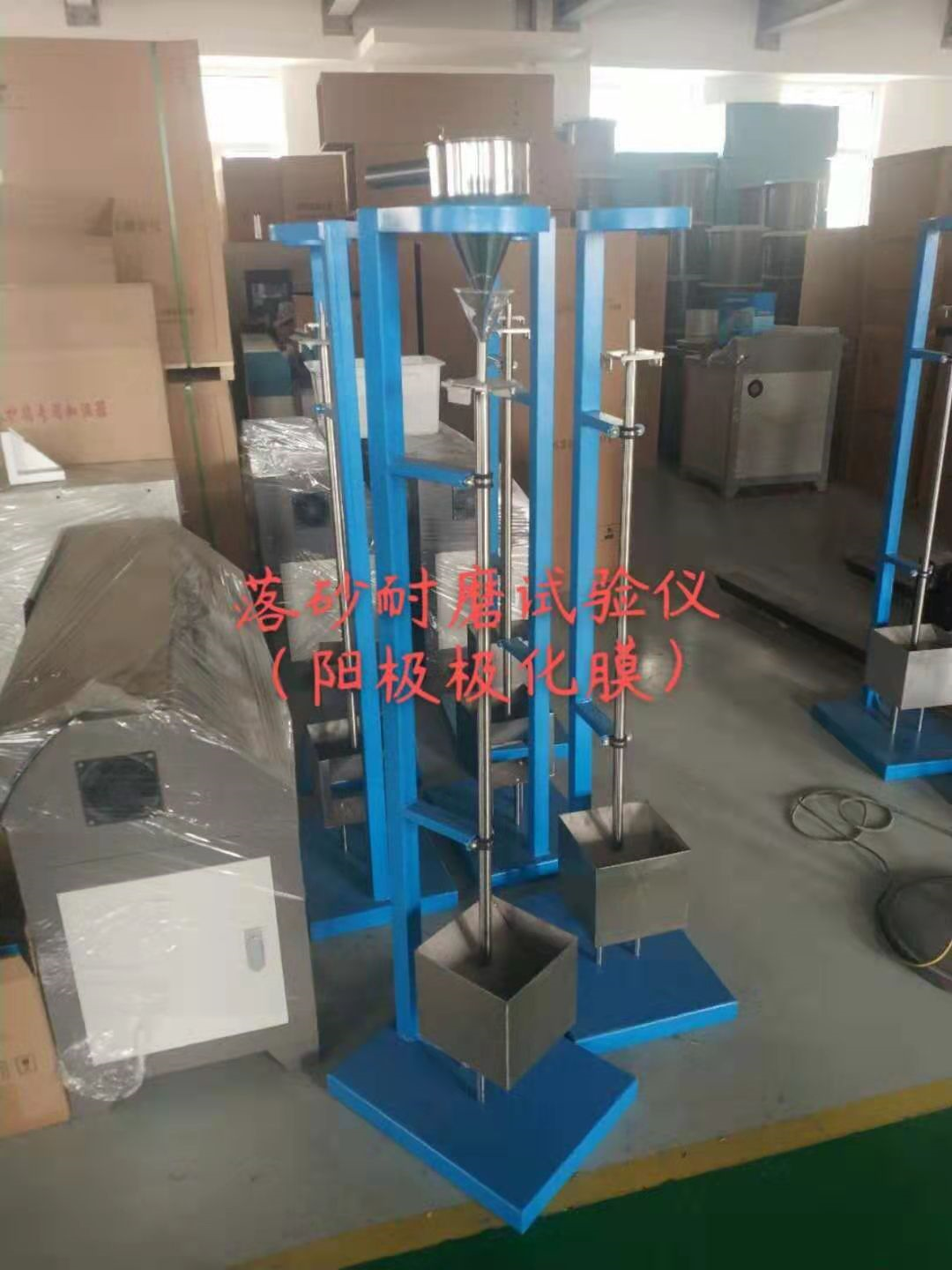

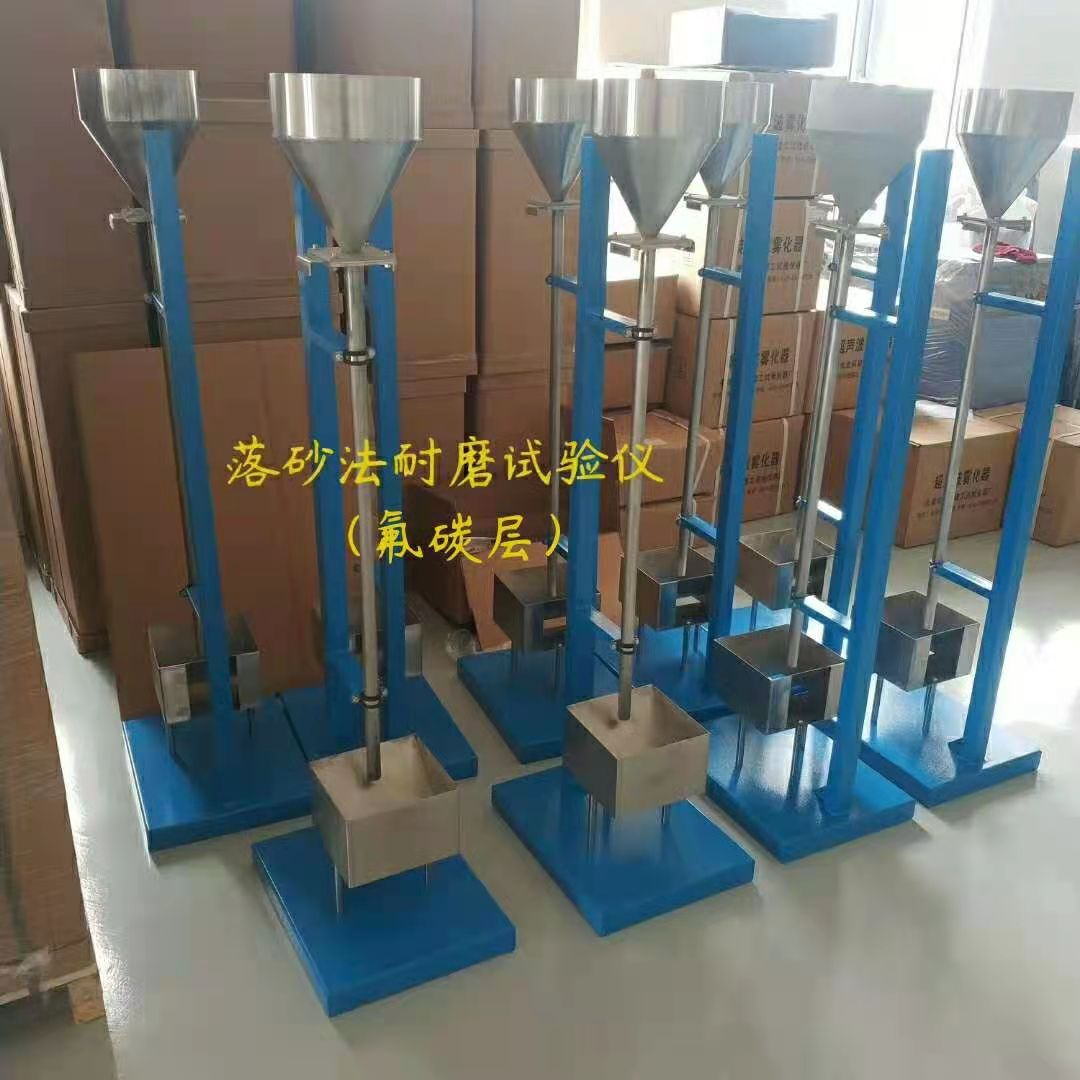

涂層落砂耐磨試驗儀簡介：
使用純不銹鋼制作，框架體加大加厚真材實料，相較于其他廠家的同類產(chǎn)品有著明顯的優(yōu)勢，落砂試驗機(jī)多用于測定鋁合金基體上陽極氧化膜的耐磨性。
落砂試驗機(jī)是純304不銹鋼制成，部件由流量控制針閥，盛料漏斗，內(nèi)徑70、內(nèi)角60度的漏斗，開關(guān)，導(dǎo)管，45度試片組成。
試驗過程簡單說就是用規(guī)定的磨料（采用80號黑碳化硅，使用前在105攝氏度烘箱中烘干）在一定的高度落下，沖刷試樣表面的氧化膜，并使氧化膜磨穿，通過消耗的磨料的質(zhì)量來計算氧化膜的耐磨性。
試樣的尺寸為50mm*40mm，試驗時應(yīng)選在無風(fēng)且濕度不超80%的環(huán)境中進(jìn)行。
將試樣的被檢測面朝上在落砂試驗機(jī)的正下方，受檢面與導(dǎo)管成45度角，把烘干后的黑碳化硅稱重后加入漏斗，打開開關(guān)讓磨料自由落下，流量控制在320g每分鐘左右，同時檢查試件的表面，當(dāng)出現(xiàn)一個小黑點并逐漸擴(kuò)大至2mm左右時，立即關(guān)閉開關(guān)，稱取磨料的質(zhì)量，得到計算結(jié)果。
二、用途：
  主要適用于鋁合金基體上陽極氧化膜耐磨性的測試。
該試驗機(jī)是依據(jù)GB/T5237.2－2000《鋁合金建筑型材第2部分 陽極氧化、著色型材》中附錄A設(shè)計制造的。
三、主要技術(shù)參數(shù)：
1.儀器外形尺寸: 450mm×500mm×1370mm
2.玻璃漏斗內(nèi)角: 60°； 出口內(nèi)徑：φ5mm±0.1mm
3.導(dǎo)管內(nèi)徑: Φ20mm； 導(dǎo)管長度：970mm
4.試樣架角度: 45°
