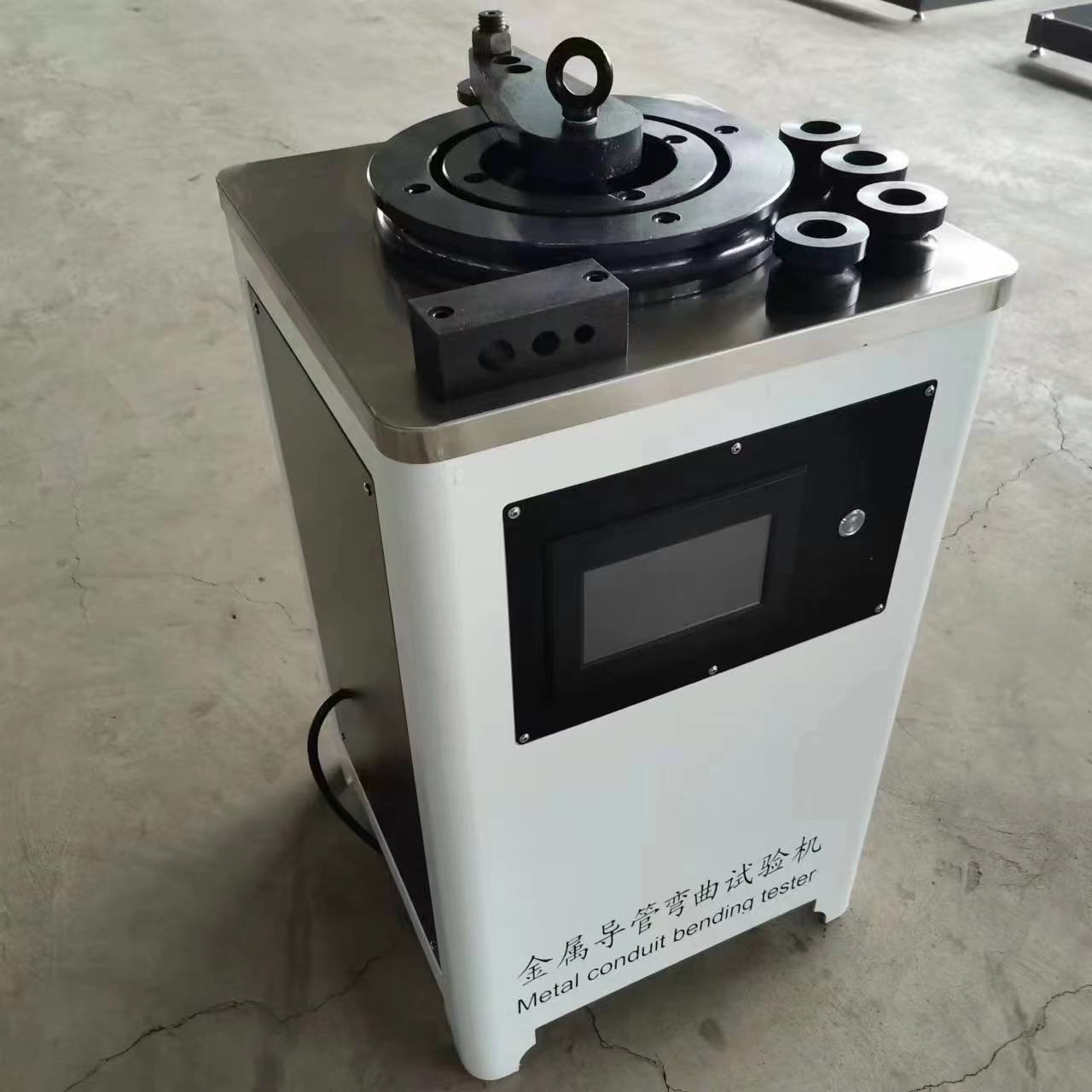

金屬導管彎曲試驗機

一、前言

金屬管彎曲試驗機是依據《GB 20041.21-2017 電纜管理用導管系統剛性導管系統的特殊要求》《GB T14823.1電氣安裝用導管特殊要求金屬導管》《JG/T3050建筑用絕緣電工套管及配件》及《ZBG33008聚氯乙稀塑料波紋電線管》開發的新型產品。適用于金屬導管等材料做彎曲試驗用，彎曲的角度為90°，試驗后，觀察試樣有無裂痕。

二、技術參數

1、試樣導管直徑：16mm、20mm、25mm

2、彎曲內半徑：96mm、120mm、150mm

3、彎曲外半徑：113mm、141mm、178mm

4、凹槽半徑：8.1mm、10.1mm、12.7mm

5、試樣彎曲總角度：90°

三、依據標準

符合《GB T14823.1電氣安裝用導管特殊要求金屬導管》《GB 20041.21-2017 電纜管理用導管系統剛性導管系統的特殊要求》等要求。

四、結構說明

本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成。

五、操作步驟

1、將試驗機放置平穩，表面擦拭干凈。

2、試驗前，先將彎曲輔助件插入試樣中，彎曲輔助件可以是由無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管最小內徑小0.7-1mm）?；虿捎蒙a(chǎn)廠所推薦的彎曲輔助件。試樣長度為標稱直徑30倍，

3、將試樣插入成形模和彎曲型輥（輪）之間的槽中。

4、點擊“正轉”，使試樣彎曲的總角度約為120°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。

5、試驗后，觀察試樣有無裂痕，焊縫不應開裂，導管的截面應不過度變形。試驗后，導管用相應量規在其自身重量下應該正常通過。

6、試驗結束后，將試驗機擦拭干凈，放在干燥處保存。
