混凝土貫入阻力儀主要用于利用貫入阻力法測定混凝土凝結時間。

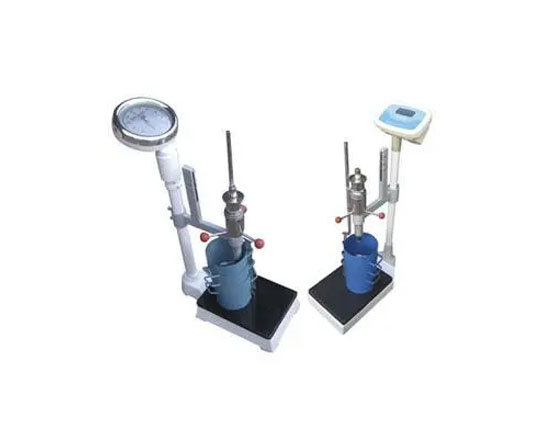

混凝土貫入阻力儀

適用范圍
適用于各類水泥、外加劑以及不同混凝土配合比，不同氣溫環境下的混凝土拌合物，凝結時間的試驗。

結構特點
外型設計輕巧美觀。采用杠桿原理，將測針力直接由儀表讀數，使試驗方便而又準

主要技術參數
1、試料模：上口徑： φ160mm 下口徑： φ150mm 深度： 150mm

2、貫入力： 1000N

3、貫入深度： 25mm

4、貫入針截面積： 100mm2；50mm2；20mm2

5、分度值： 5N 示值誤差： ±10N

測力：1000N

刻度盤精度：5N

測針圓面積：100mm2、50mm2、20mm2

操作說明
1、將儀器安放在水平的平臺上。

2、接上電源，按數顯器面板上的“電源”鍵，數顯窗即顯示數碼。請通電10分鐘后，使數顯值自動趨于“0”。

3、選裝上合適的貫入針。350N對應初凝貫入阻力（即2~3.5Mpa,此時用100 mm2貫入針）；1000N對應中間貫入阻力（即3.5~20Mpa,此時用50 mm2貫入針）；560N對應終凝貫入阻力（即20~28Mpa,此時用20mm2貫入針）。

4、料模中裝滿待測試的砼試料，抹平后放于儀器底板上。

5、調整貫入深度。

一種方法是：量出貫入針下端面與試料上平面的距離X（注意：X不得大于5mm，否則需適當下調貫入針），再將儀器頂部的定長螺母下平面與“蓋”的上平面距離調整到25+Xmm，然后再擰緊螺蓋，以鎖住25+X長度。

另一種方法是：壓下手柄使貫入針下端面與試料上平面保持平齊，然后調整儀器上部的定長螺母，使之下平面與“蓋”的上平面距離調到25mm并鎖住這一長度，再松開手柄。
