技術參數
     測量范圍 350-360mm
     標準桿長度 355±0.02mm
     千分表量程 0-10mm±0.001mm
     試模規格 100×100×400mm
     外形尺寸 500×135×100mm
     重量 ≈17kg
結構及功用

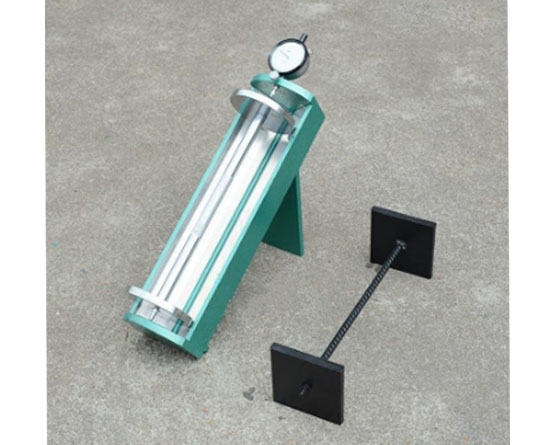

    1. 本儀器由基座、支腿、標準桿、千分表等組成。見附圖。
    2. 基座為V形槽結構，具有對中性好，易于安放試塊等優點，用于安放試塊、標準桿。
    3. 支腿為鉸鏈結構，支起支腿可使儀器在平臺上保持30°傾角，不用時收起，便于放置。
    4. 標準桿作為儀器的標準長度，用以校正儀器、定位千分表位置。

（1） 安裝上合適直徑的空心鉆頭。

（2） 將鉆孔移至所需工作處，用膨脹螺絲將鉆孔固定，調整地腳螺絲，使鉆機穩定?；蛴米銐蛑氐牡装骞潭ㄈ⌒緳C(jī)，防止鉆孔取芯時機器移動。

（3） 接上水源，檢查是否有水流出。

（4） 啟動發電機，打開電路開關。

（5） 旋轉手柄將鉆頭輕輕接觸被切削處，待鉆頭切進約l0mm時，可通過手柄加壓來加快旋進速度。

（6） 待切削完畢，可保持旋轉，提升鉆頭，距試件表面約有5mm時，可關閉電源，鉆頭離開試件表面，關閉水源。

（7） 卸去固定螺栓，拖離取芯機，用夾鉗取出試樣。

（8） 使用時，應防止鉆頭撞擊堅硬物體，以免損傷鉆頭。
