陶瓷磚沖擊試驗儀(恢復系數測定儀)

一、概述：

陶瓷磚抗沖擊性測定儀，是把一個鋼球從一個固定的高度落到試樣上并測定其回跳高度，以此測定恢復系數，通過測定恢復系數來確定各種磚抗沖擊性，滿足國家標準GB/T3010.5-2016及ISO10545-5：1996《陶瓷磚-用測恢復系數確定磚的抗沖擊性》條件。

二、技術條件

1、下落固定高度：1m

2、鋼球尺寸：直徑為（19±0.05）㎜的鉻鋼球

3、時間測量精度:精確到毫秒級

三、設備結構：

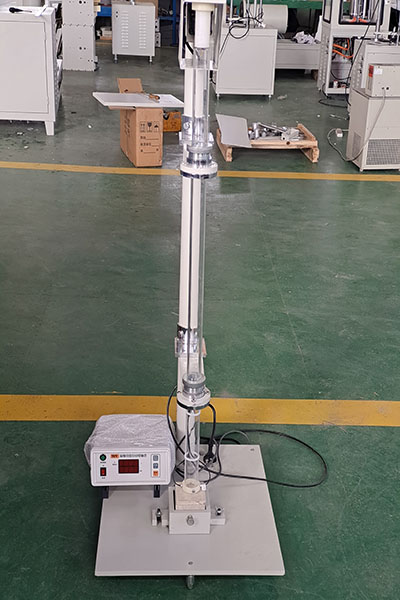

儀器由裝有水平調節旋鈕的鋼基和一個懸掛著電磁鐵的豎直鋼架，一個導管和試驗部件支架組成。

試驗部件被緊緊地固定在能使落下的鋼球正好碰撞在水平瓷磚表面的中心位置。導管底部與下端面的距離應小于9㎜。

電子計時器，用傳感器測定鋼球落到試樣上的第一次碰撞和第二次碰撞的時間，從計時器上到直接讀出其時間間隔T。

配置：含測試儀表壹臺，測試架壹臺，落球兩個。
