一、       用途和適用范圍：
  水泥凈漿攪拌機將按標準規定的水泥和水混合成攪拌成均勻的試驗用凈漿，供測定水泥標準稠度、凝結時間及制作安全性試塊用，是生產廠、建筑施工單位、有關大專院校和科研單位試驗室不可缺少的設備。本儀器按照JC/T729-2005國家標準設計制造，適用于GB/T1346-2001水泥標準稠度用水量，凝結時間，安定性檢驗方法。

二、       主要技術參數

1、攪拌葉工作時，自轉的同時沿鍋周邊公轉，自轉方向為順時針，公轉方向為逆時針。

2、攪拌葉轉數及時間：

攪拌葉轉速 速度檔	自轉（r/min）	公轉（r/min）	一次自動控制程序時間
慢	140±5	62±5	120±3
停			15±1
快	285±10	125±10	120±3



3、攪拌葉片寬度： 111mm

4、攪拌葉與葉片軸聯接螺紋： M16×1

5、攪拌鍋內徑×最大深度： 160×139(mm)

6、攪拌鍋壁厚：1mm

7、攪拌葉片與攪拌鍋之間工作間隙： 2±1mm

8、電壓：3相3線380V/50HZ，分馬力雙速電動機功率為0.55/0.37kW、8/4P

9、外形尺寸： 472×280×466(mm)

10、凈重：45Kg

三、       主要結構及工作原理：

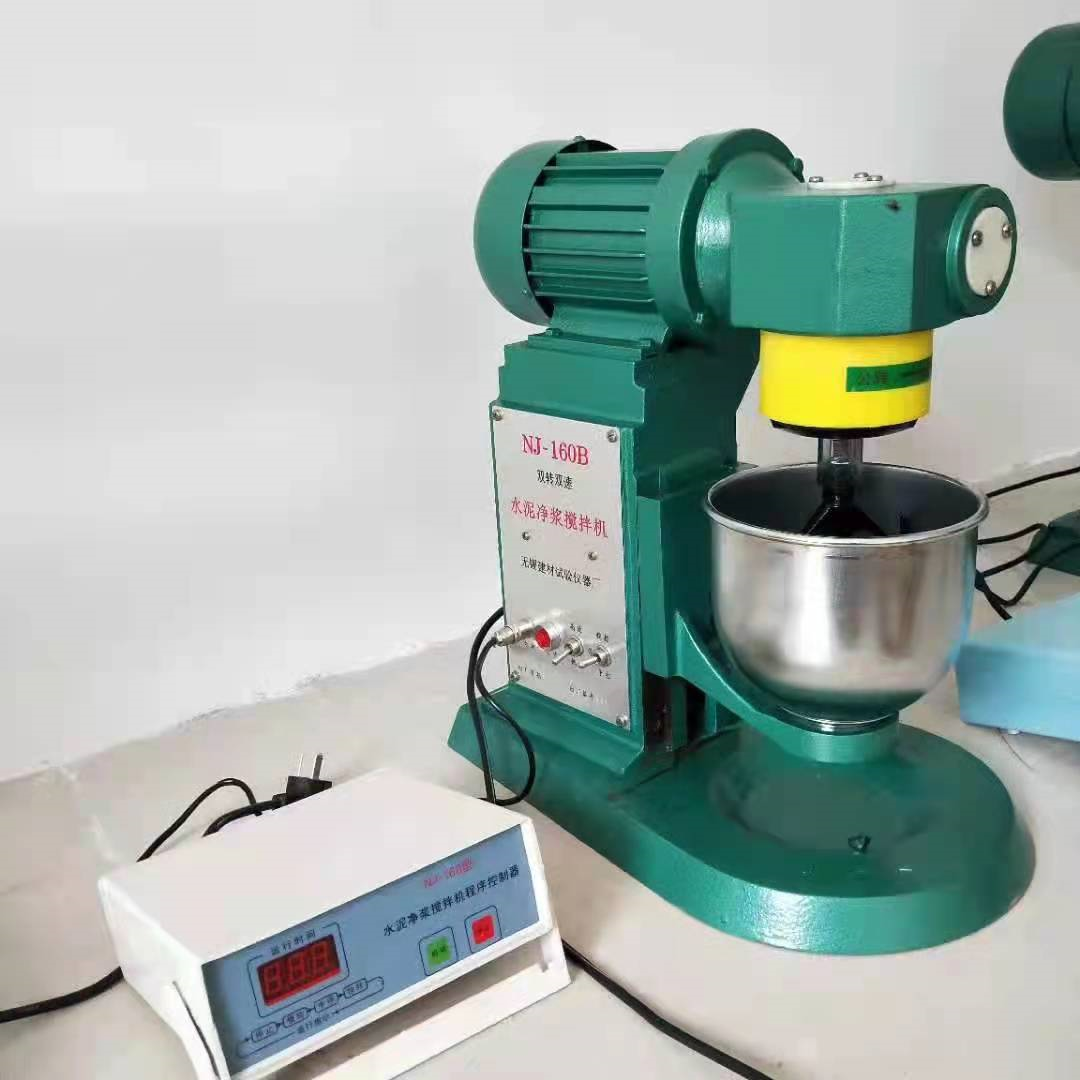

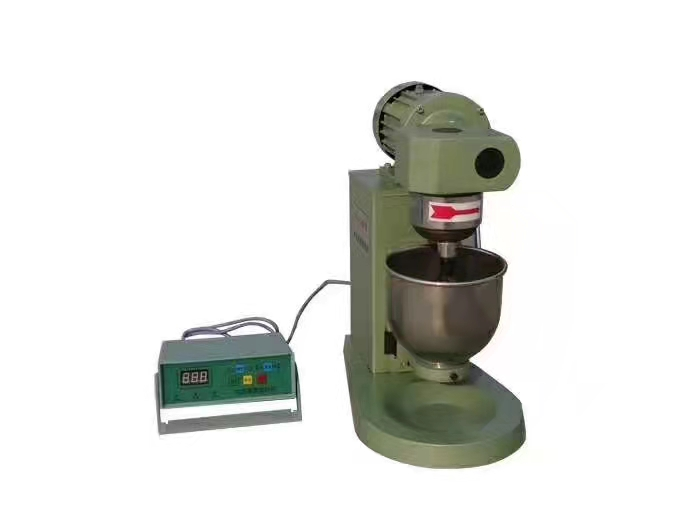

1、結構： 主要由底座、立柱、減速箱、燕尾板、攪拌葉片、攪拌鍋、雙速電動機組成。

2、工作原理： 雙速電動機軸由聯接法蘭與減速箱內蝸桿軸聯接，經蝸輪減速使蝸輪軸帶動行星定位套同步旋轉，固定在行星定位套上偏心位置的葉片軸帶動葉片公轉。固定在葉片軸上端的行星齒輪圍繞固定的內齒圈完成自轉運動。由雙速電機經程序控制器控制自動完成一次慢-停-快轉的規定工作程序。攪拌鍋與燕尾板用定位螺釘旋轉鎖緊。
