一、產品簡介：

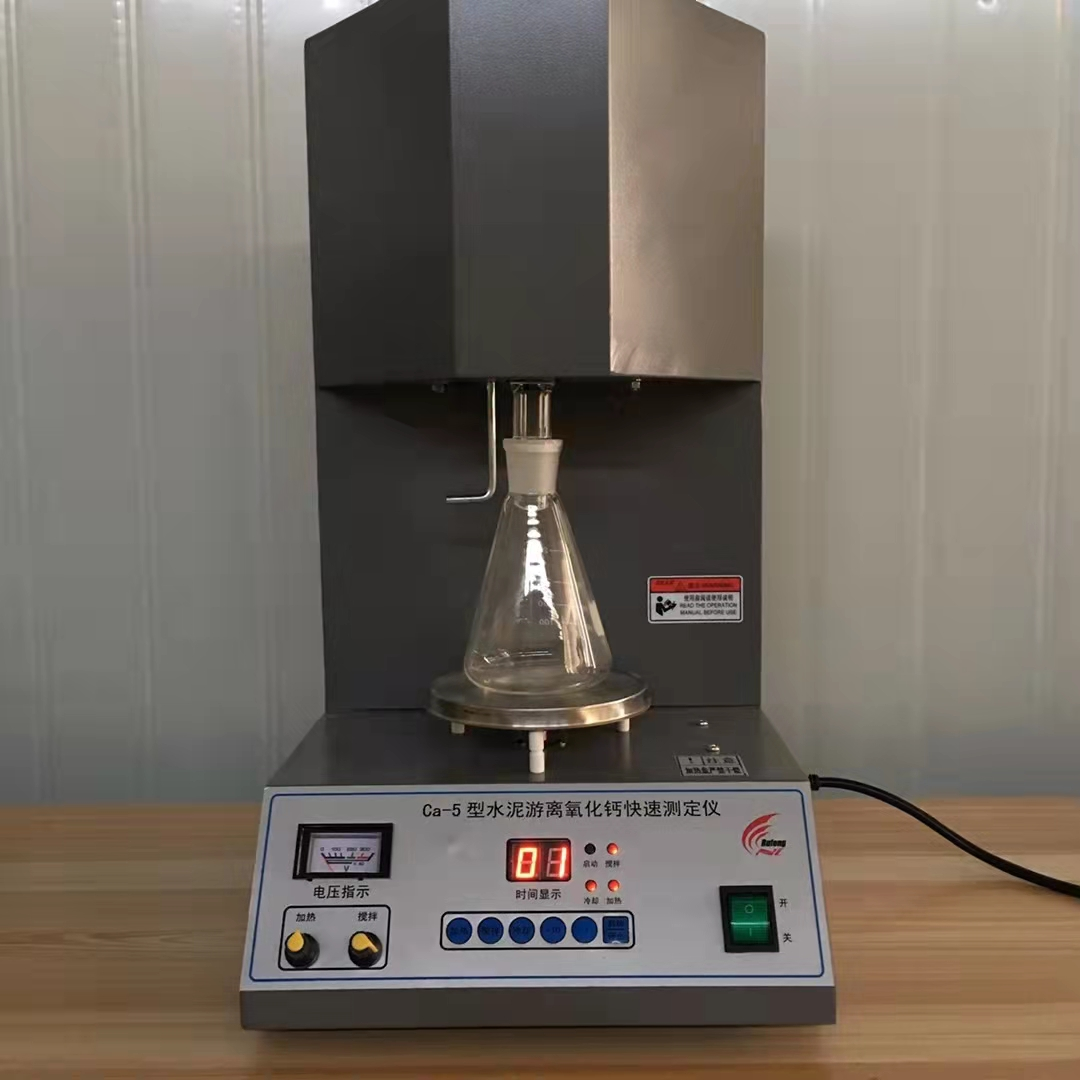

Ca-5型水泥游離氧化鈣快速測定儀是衡量水泥質量及熟料鍛燒熱工制度的主要指標，水泥游離氧化鈣快速測定儀是采用乙二醇萃取苯甲酸直接滴定法，在特定的條件下，只需3分鐘，快速準確測定出游離氧化鈣含量。可應用于水泥廠的生產控制、建材、科研單位、大專院校的教學樓等。


二、技術參數：
1、準確度：標準偏差為0.064%
2、萃取時間：3min
3、電源電壓：220V 50HZ
4、功率：300W
5、電機：無極調速
6、平均升溫速度：60℃/分

7、時間設定：1-99分

三、工作原理：
Ca-5型水泥游離氧化鈣快速測定儀利用乙二醇與水泥熟料中的游離氧化鈣反應后，溶液的電導率與游離鈣含量成一定的比例關系，通過電導率的測量間接反應出水泥熟料中游離氧化鈣含量。本儀器需通過標定才能達到精確測量的目的。
有機溶液乙二醇在高溫下與水泥熟料中的游離氧化鈣反應：
        (CH2OH)2+CaO→(CH2O)2Ca+H2O
     上式反應成的乙二醇鈣按下式在乙二醇中離解：
        (CH2O)2Ca→(CH2O)22-Ca+Ca2+
乙二醇離子和鈣離子在溶液中導電，導電程度與游離氧化鈣含量存在一定的關系。通過對溶液導電率的測量可間接測量出水泥熟料中的游離氧化鈣的含量。
在Ca-5型水泥游離氧化鈣快速測定儀使用中，電極的清潔度對測量結果的準確具有較大的影響。因此，在儀器的使用過程中應保持電導電極的清潔。


四、結構及工作流程：
以單片微型計算機芯片為中心控制芯片，采用大規模集成電路。經嚴謹?shù)目茖W(xué)設計，完成對恒溫槽的恒溫控制。電導電極加載電源，電導率的測量、鍵盤管理、數據顯示等工作。
1、儀器的結構：
1電導電極 2 恒溫槽攪拌電機 3 恒溫槽電加熱器 4 50ml三角瓶 5 反應瓶攪拌子 6 反應瓶攪拌電機 7 電機支架 8 恒溫槽 9 恒溫槽溫度傳感器 10 儀器控制面板
2、具體工作流程如下：
1 溫度設置
打開Ca-5型水泥游離氧化鈣快速測定儀電源，儀器即進入到待機工作狀態，此時溫度顯示屏顯示恒溫槽內溫度。此時按[▲]、[▼]即可觀察或修改溫度設置(按[▲]、[▼]后溫度顯示屏顯示設置的溫度)，按一次[▲]、[▼]相應的溫度設置進行+1、-1的操作，若按住[▲]或[▼]達0.5秒時，即進入連加或連減狀態，此時加或減的操作為5次/秒。若2秒鐘不按鍵，儀器將自動記憶此時的溫度設定值，溫度顯示屏恢復到正常恒溫槽溫度顯示。
2 加熱
選擇好恒溫槽溫度后，按[加熱]鍵，此時加熱鍵上的燈亮，儀器自動加熱到達設定溫度后自動停止加熱，控制恒溫槽溫度在設置溫度附近，左側有加熱指示燈指示電加熱器是否工作，第一次達到設定溫度后，報警響起同時報警指示燈閃爍，提示操作人員可進行下一步的操作了。
3 反應瓶攪拌
達到設定溫度后，可將裝有樣品及乙二醇試劑的混合溶液的50ml三角反應瓶放入恒溫槽支架內，按下[攪拌]鍵，調整攪拌電位器旋鈕，使電機轉速達到合適的速度。
4 測量
放置好反應瓶，并啟動攪拌后，將電極放入反應瓶，啟動[測量]鍵，儀器自動測量電導率，并換算成FCaO含量的百分比，約4分鐘后，儀器報警響起同時報警指示燈閃爍，測量結束。測量結果顯示于顯示屏上，讀取測量結果即可。


五、標定：
1、將恒溫槽溫度設為80℃，啟動加熱，到恒溫報警時。
2、將裝有25ml乙二醇溶液的50ml三角反應瓶放入恒溫槽支架中。
3、啟動攪拌，調節攪拌速度至合適的速度。
4、將標定電位器順時針旋轉至最大。
5、將電極放入三角反應瓶。
6、調整零點電位器使顯示屏有數字顯示，然后逆時針旋轉至剛好顯示零，在儀器報警前始終跟蹤調整。
7、準確稱取0.5g已知游離氧化鈣含量的樣品，加入25ml乙二醇。在恒溫槽已恒溫的狀態下，放入恒溫槽支架，啟動[攪拌]，調整攪拌旋鈕，使攪拌速度合適。
8、將電極放入反應瓶，調整標定電位器，使顯示屏顯示值為已知的游離氧化鈣的含量，直至報警。
9、此時零點及標定值已調整完畢，在以后的測量中均不可再調整零點及標定兩個電位器。


六、樣品測定：
準確稱取0.5g水泥熟料粉末樣品，放入50ml干燥的反應瓶中，準確加入25ml乙二醇，放入攪拌子，搖勻，使樣品充分分散，將盛有水泥熟料樣品和乙二醇的三角反應瓶放入已控溫80℃的恒溫槽支架中，啟動攪拌，調整好攪拌速度，將電導電極放入三角反應瓶，按下[測量]鍵，約4分鐘報警響，即可讀取數值并記錄下來。


七、注意事項：
(1)待測的水泥熟料樣品一定是研磨至全部通過孔徑為0.008的篩子的粉末，否則影響反應速度，導致測量結果偏低。
(2)所用的50ml反應瓶一定是干燥的，測定過程中不能帶進水。否則影響反應速度，導致測量結果偏低。
(3)電導電極在測量過程中可浸泡在純乙二醇溶液中，并應經常更換乙二醇溶液，電極使用中可能在鉑電極表面沾有水泥樣品，因而影響測量結果，因此需用稀鹽酸和蒸餾清洗，一般1——2次/周
