一、儀器簡介

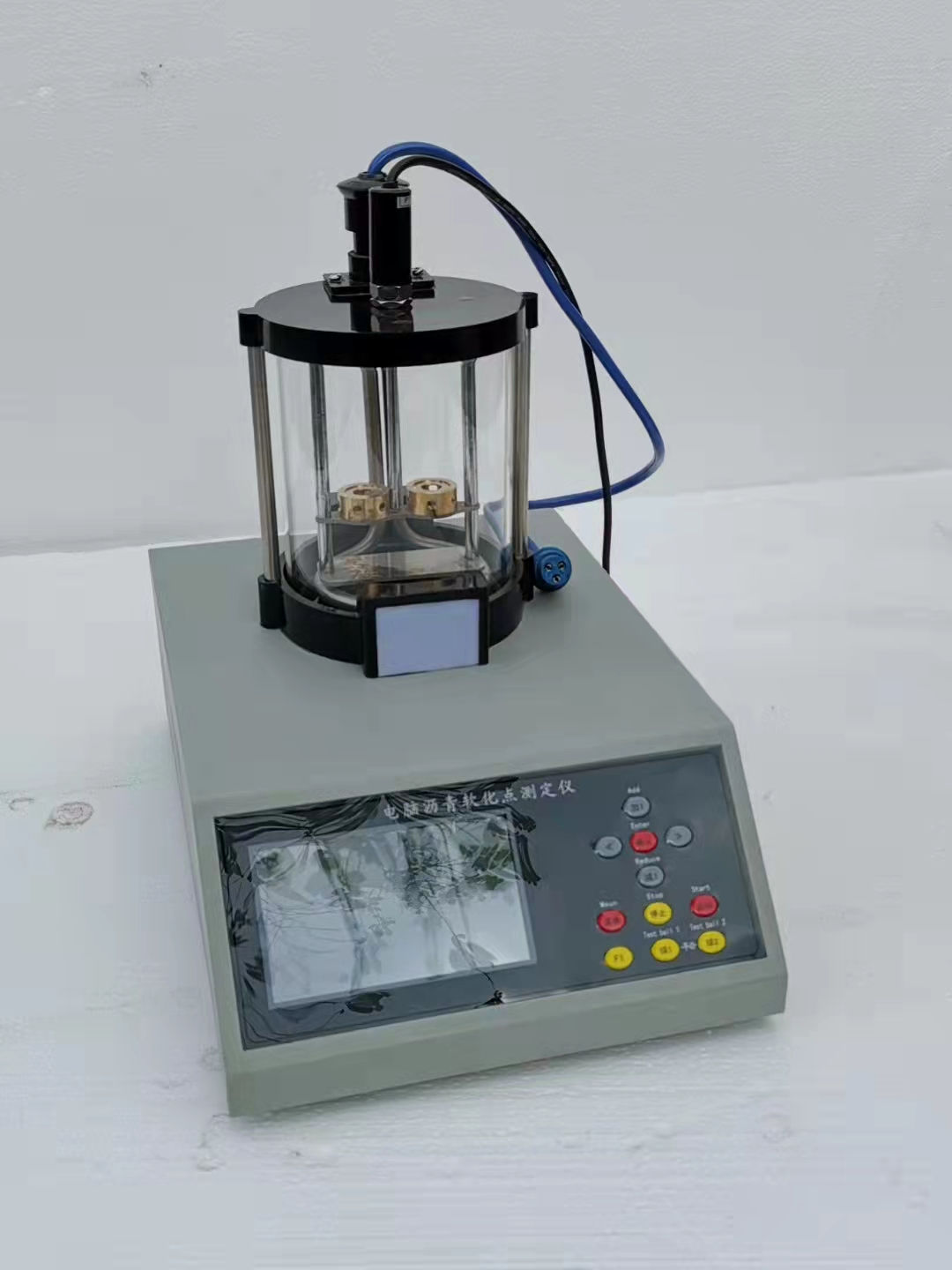

電腦瀝青軟化點測定儀是根據環球法測定粘稠石油瀝青軟化點。該儀器適用于道路石油瀝青、煤瀝青、液體石油瀝青等各類瀝青軟化點的測定，是公路、橋梁建設和研究機構的優選儀器。

本儀器采用微電腦CPU控制、紅外線掃描檢測、線性加熱、帶磁力攪拌器，完全符合國家規定的檢測標準（GB/T4507-1999、GB/T4508-84）和交通部行業標準T0606-2011《瀝青軟化點試驗》（環球法）的要求。該儀器實現了試驗過程簡單化、自動化、數字化、測量精度高、范圍大等優點。

二、主要特點：

  1.紅外線掃描檢測、加熱和試驗儀一體化設計，使用方便。

  2.電子測量、微電腦CPU控制、可調速自動攪拌，升溫速率符合3分鐘后自動調整為5±0.5℃/min的要求；且測量結果準確，控制嚴格。

  3.全自動控制，可免去人工看守，試驗完畢自動顯示測試結果。

  4.儀器采用4.6寸大液晶高清彩屏，可同時顯示：實時溫度、計時時間、升溫過程記錄、試驗編號、試驗結果及平均值、時間日期。

  5.儀器采用環球法、雙孔檢測軟化點值。

  6.自動儲存并計算平均值，可儲存100組數據。

三、主要技術指標

★電壓頻率：220V±10%，50Hz；

★工作環境：室溫小于35℃；無強光直射場合。

★測量范圍：-5-225℃之間  5-80℃（水介）；80-180℃（甘油介）

★溫度最小分度0.1℃；

★時間最小分度0.01S；

★液晶屏顯示；

★鋼    球：Φ9.53mm   G=3.5±0.05g；

★平底保溫皿：玻璃制品容量不少于1L，皿深不少于120mm，直徑不少于86mm；

★攪 拌 器：攪拌速度連續可調；

★加熱速率：啟動三分鐘后自動調節為5.0±0.5℃/min；

★加熱功率：≤800W。

四、主要結構

儀器的控制主體包括溫度顯示、時間顯示、溫度檢測、溫度速率控制、供電電源、攪拌器及調速控制，前面板和后面板等組成；儀器的試驗儀包括燒杯、加熱管、溫度傳感器、軟化點測試試樣環、鋼球定位環等組成。

后面板：電源接口通過電源線與220V/50Hz交流電源相連，加熱接口通過加熱線與試驗儀的加熱管相連，溫度接口和溫度傳感器相連，調速開關可改變攪拌轉子的攪拌速度。

五、使用說明

（一）試樣的制備及放置

1、試樣的制備：按國家標準或T0602規程規定的方法制備兩個試樣；

2、將兩個試樣小心放入試驗儀的兩個試樣環位置；

3、將鋼球定位環罩在兩只試樣環上，并把兩只鋼球放于定位環中央孔位置；

4、將左右支柱固定于工作臺兩側的螺孔中；

5、燒杯中蒸餾水液面與立柱上水位標志接近；

6、把磁力攪拌子放在燒杯底部中間位置。

7、將檢測架放入燒杯，由左右支柱定位。

（二）連線

連接控制主體與試驗儀的連接線，加熱線一端連加熱接口，一端連加熱管電極。溫度傳感器一端連溫度接口，測溫端放入試驗儀中心孔中。插好電源線。

（三）、軟化點測試

1、 打開控制主體側面的電源開關，儀器處于【準備】狀態，屏幕顯示時間、顯示溫度傳感器所處位置的實際溫度XXX.X。無論任何時候，如果按【復位】鍵，儀器將處于【準備】狀態。因此，在測試過程中，不得隨意按【復位】鍵。

后面板上的調速開關至適當位置，使燒杯中攪拌子的轉動速度在合適位置上（如果太快，轉子有可能甩脫磁場控制，影響攪拌效果，太慢會造成水溫不均勻）。

2、儀器處于【準備】狀態，其它準備工作（如水溫5°C、燒杯中的蒸餾水放好，試樣放妥等）就續后，按【啟動】鍵，儀器進入【測試】狀態。這時，時間顯示器顯示的是試驗的時間，為“分分：秒秒”；溫度顯示器顯示的是當前水的溫度值XXX.X.最后一位小數點閃爍，表明正在加溫，3分鐘內，儀器的加熱速率自動調整為5±0.5°C/min。在試驗啟動后，一定不能按【復位】鍵。否則，儀器將停止試驗，回到【準備】狀態。達到試樣的軟化點溫度，一個小球落下后，時間窗口來回顯示“１―――”和時間，表示已經完成一個試件。當?shù)诙€試件落到底部，時間窗口顯示“２―――”，溫度窗口顯示一個溫度值，蜂鳴器吱吱報警，表示試驗結束，儀器進入【結果】狀態。如果水溫度超過85℃，儀器仍達不到試樣的軟化點；或者兩路鋼球均已經落下，但儀器沒有顯示：“２―――”和報警聲，必須按【復位】鍵，使儀器回到【準備】狀態。

3、在【結果】狀態，按【結果】鍵，顯示Ｐ―――和ＸＸＸ．Ｘ，表示兩個試樣的平均值，再按結果鍵顯示１―――和ＸＸＸ．Ｘ，表示第一個試件軟化的溫度，再按鍵顯示２―――和ＸＸＸ．Ｘ，表示第二個試件軟化的溫度。此結果可反復循環顯示。按復位鍵后數據消失。

4、報告

同一試樣平行試驗兩次，當兩次測定值的差值符合重復性試驗精密度要求時，取其平均值為軟化點試驗結果，準確至0.5℃。

5、精密度或允許差

（1）當試樣軟化點小于80℃時，重復性試驗的允許差為1℃，復現性試驗的允許差為4℃。

（2）當試樣軟化點等于或大于80℃時，重復性試驗的允許差為2℃，復現性試驗的允許差為8℃。

六、注意事項

1、儀器開箱初次使用，請按相應標記將兩根立柱適當旋緊。切勿過度用力，損壞殼體螺紋。儀器使用和移動過程中，注意不要碰撞立柱，造成損壞。

2本試驗儀切勿無水干燒。

3本儀器切勿在強光直射環境下使用。

儀器出廠時已經嚴格調試，以確保正常使用。但若運輸或操作的原因出現下列故障，用戶可自行排除。

（1）打開電源后左窗口顯示－Ｐ――，表示左路檢測管不工作；如果顯示――Ｐ――，表示右路檢測管不工作；如果顯示－ＰＰ－表示兩路都不工作，可檢查紅外線發射和接收孔是否污物阻塞；

（2）打開電源后左窗口顯示――――，放上燒杯和試驗儀后有一個或兩個Ｐ?？蓹z查燒杯內外壁是否有遮光的污物，水是否渾濁，試驗儀是否放置到位。

（3）鋼球下落，儀器不能自動停止試驗，顯示結果。可能是試樣環上的隔離劑不均勻，使鋼球下落偏離紅外線檢測通道。應將隔離劑涂抹均勻后重新試驗。

3、在【啟動】階段和【結果】階段，不要輕易按【復位】按鈕，否則將導致試驗失敗或數據丟失無法挽回，必須重新試驗。

4、儀器測試過程中攪拌子的轉速應調到合適的位置上。開始加熱時，攪拌子的轉速可快一些，當水溫接近軟化點溫度時（這時被測瀝青試樣開始向下鼓出），攪拌子的轉速要調慢一些，甚至停止轉動，這樣可保證下落的鋼球準確通過檢測線，從而保證測試結果的準確。

5、儀器使用與存放時必須輕拿輕放，以免損壞玻璃制品。

6、每次試驗前應檢查儀器的各連接線是否完好。

7、每次試驗后，應將儀器各部分擦洗干凈。

8、本儀器應可靠接地，以確保安全。

9、如出現其他情況，請與經銷商聯系，切勿自行拆卸

七、儀器內部參數設定

Ｃ１、溫度修正值：溫度有誤差時，調整Ｃ１，使誤差為０.

Ｃ２、自動/手動選擇：等于０為自動，等于１為手動。

Ｃ３、水/甘油選擇：等于０用水試驗，等于１為甘油。

Ｃ４、等于０.此參數勿動。
