一、概述

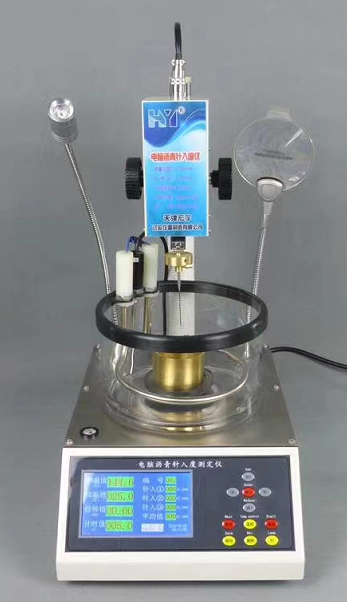

       新型電腦瀝青針入度儀是一種采用4.6寸大液晶高清彩屏和先進的電容數字式位移傳感器，結合CMOS電路研制的測量瀝青針入度的儀器，該儀器滿足GB4509-1998《石油瀝青針入度測        定法》,ASTMD5-95《瀝青針入度測定法》和T0604-2011《瀝青針入度試驗》。使用簡單、方便、無溫漂、無時漂，實現了試驗過程自動化、數字化、電腦化。為我國公路、市政、          建筑、石油等領域提供了一種精度高、穩定性好、性能可靠的電腦自動化瀝青試驗儀器。

二、用途

       該儀器主要用于測定粘稠道路石油瀝青、粘稠頁巖瀝青，以及液體石油瀝青，瀝青材料經蒸餾或乳化試驗后的殘留物等的針入度。

       瀝青的針入度是在規定的溫度和時間內，附加一定重量的標準針垂直穿入試樣的深度。

三、儀器主要技術指標

   1.最小分度：0.01mm

        2.量    程：0-50mm

        3.示值誤差：<0.05mm

        4.針與連桿：50±0.05g

        5.砝    碼：50±0.05g可組成100±0.05g以滿足試驗要求。

        6.4.6寸大液晶高清彩屏顯示。

        7.電    源：220/50Hz

        8.加熱功率：200W

        9.溫控范圍：室溫~40℃（環境溫度小于25℃時 ）

       10.試 樣 皿：金屬制圓柱形平底。尺寸Φ=55mmh= 35mm（針入度小于200時）

       11.平底玻璃皿：容量不少于1L，深度不少于80mm，要沒過最大樣品皿。內設三角支架，以保證試樣皿穩定。

       12.儀器工作平臺：設有調整水平機構。

四、儀器特點

       1.采用4.6寸大液晶高清彩屏。

       2.可同時顯示：實時溫度、溫度設定值、位移值、計時值、試驗編號、針入度值、平均值、和時間日期。

       3.該儀器具有自動落針、自動計時、自動計數、自動計算平均值、可儲存100組數據。

       4.儀器位移測量精度：0.01mm，計時精度：0.1S。

       5.儀器主機配有自動加熱和磁力攪拌系統，控溫精度±0.1℃，采用智能PID控制和磁力攪拌使儀器控溫精度更準確，溫度均勻性好等特點。

五、試驗方法

   （一）   試樣制備

    1、按0602-1993《瀝青試樣準備方法》的要求,將瀝青試樣放入恒溫烘箱中進行加熱、脫水。當試樣含有水分時，烘箱溫度為80℃左右，加熱至瀝青完全熔化脫水后，烘箱溫度宜為軟                  化點溫度以上90℃，即135℃左右。（瀝青試樣不得直接用電爐或煤氣爐明火加熱）

    2、將試樣倒入預先選好的試樣皿中。試樣深度應大于預計穿入深度10mm。同時將試樣倒入兩個試樣皿。

    3、松松的蓋住試樣皿以防灰塵落入。在15-30℃的室溫中冷卻1-1.5h（小試樣皿），1.5-2h（大試樣皿），然后將兩個試樣皿和平底玻璃皿一起放入恒溫水浴中，水面應沒過試樣表                    面10mm以上。在規定的試驗溫度下冷卻。小皿恒溫1-1.5h，大皿恒溫1.5-2h。

   （二）   儀器的準備和試驗步驟

    1、儀器放置位置變動，需重新調整儀器水平。

    2、根據試驗要求，裝上標準針及配重砝碼。

    3、平底玻璃皿放置于儀器工作平臺上，并將三腳架放于平底玻璃皿內應居中。

    4、盛樣皿保溫1-1.5h或1.5-2h后，取出并放入水溫嚴格控制為25℃的平底玻璃皿中。

    5、操作流程：

     （1）開機：打開電源開關，此時聽到“吱”的一聲蜂鳴報警，證明電源已接通然后將針桿上推到位。

     （2）定時：電源打開，屏幕顯示時間為5s，然后每按一次【定時】鍵時間依次顯示為5s，15s，30s，60s，循環選擇，每按一次，屏幕顯示時間為該次試驗的時間，這由用戶在開                          機做試驗前按規定選擇。

     （3）對針：按【對針燈】開關，打開對針燈，調整放大鏡位置，以利于觀察標準針針尖的位置，旋轉升降旋鈕，使標準針慢慢下降與瀝青面接觸。

     （4）測量：按【測量】鍵，此時位移傳感器自動清零，針與連桿立即自動釋放，并自由穿入試樣中，同時液晶顯示器顯示“三三05”，開始倒計時，計時時間一到，則自動鎖定并顯                       示此時測試針插入瀝青的深度值。

     （5） 存入：若認為測量有效，按【存入】鍵給予確認，按鍵按下不松開顯示有效的確認次數，如“E-1”。若認為測量無效，則不要按【存入】鍵，重做試驗即可。

     （6） 復位：試驗完畢，將針換下，用手將砝碼與針連桿往上推到檢測位置，便可進行下次試驗。（測定針入度大于200的瀝青試樣時至少用3支標準針，每次試驗后將針留在試樣                             中，直至3次平行試驗完成后，才能將標準針取出。）

     （7）  平均值：將試樣換一個位置，重復以上步驟，進行第二次和第三次測量，當?shù)谌螠y量后，按【存入】鍵顯示的是三次測量數據的平均值，記錄下該值。

     （8）  結束：試驗完畢，關掉電源，將針桿擦拭干凈，放入盒內，避免損壞。

    6、存入鍵只有在檢測完成后按鍵才有效，其它無效。

    7、同一試樣重復試驗至少三次，每次穿入點的相互距離及與試樣皿邊緣的距離都不小于10mm，每次試驗結果的平均值即為此試樣的試驗結果。

    8、精密度或允許差：

            （1）同一試樣3次平行試驗結果的最大值和最小值之差在下列允許偏差范圍內時，計算3次試驗結果的平均值，取整數作為針入度試驗結果。以0.1mm為單位。三次測定的針入度值相                       差不應大于下列數值：

                    針入度（0.1mm）     允許差值（0.1mm）

          0—49                 2

         50—149                4

        150—249                12

        250—500                20

                           （當試驗值不符此要求時，應重新進行。）

             （2）當試驗結果小于50（0.1mm）時，重復性試驗的允許差為2（0.1mm）,復現性試驗的允許差為4（0.1mm）。

             （3）當試驗結果等于或大于50（0.1mm）時，重復性試驗的允許差為平均值的4％，復現性試驗的允許差為平均值的8％。

             （4）如果誤差超過這一范圍，利用試樣制備中的第二個樣品重復試驗。

             （5）如果結果再次超過允許值，則取消所有的試驗結果，重新進行試驗。

    9、報告：報告三個針入度的平均值，取至整數作為試驗結果。

六、儀器檢查

   1、開箱后，檢查儀器是否因運輸而發生故障。

   2、按裝箱單檢查是否缺件，及時通知本公司銷售部或經銷商。

   3、將電源插上，打開電源，此時顯示屏顯示數據“--05”

   4、為確保檢測精度，通電后，按下儀器的測量鍵，此時針桿組件應能自由下落。

   5、調整儀器水平方法如下：轉動調節地腳螺絲，使水平泡中氣泡處于中心位置，此時工作平面已處于水平位置。

七、注意事項與維護

   1、在試驗中，針連桿下落后，需重新提起，只需將測量桿輕輕上推到位，便可自動鎖住，切勿用力過猛。

   2、底玻璃皿或試樣皿放置到工作臺時需輕輕放平，不與臺面互相碰撞，更應該避免其它金屬與工作臺碰撞，有助于保持平臺水平。

             注：如儀器及外觀有所變動，恕不另行通知，以實物為準。
