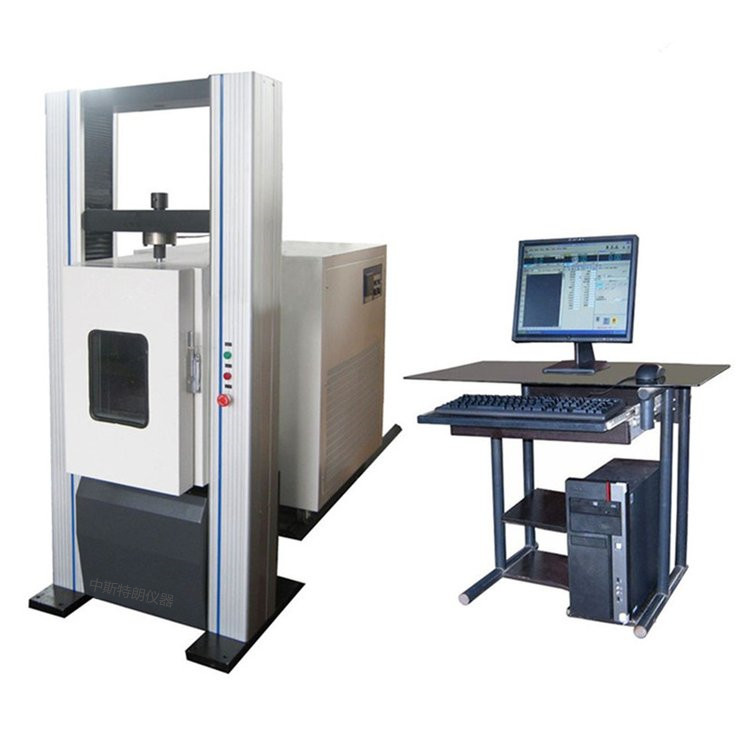

（一）瀝青混凝土靜三軸試驗儀適用范圍

瀝青混凝土靜三軸試驗儀符合電力部水工瀝青混凝土試驗規程DL/T5326-2006的要求，用于測定瀝青混凝土的三向受力狀態下的抗剪強度和變形參數。適用于室內成型的試件和現場鉆取的芯樣。包括壓力室、垂直壓力加壓裝置、側壓力恒壓裝置、體積變化測量裝置、恒溫室與微機控制單元系統。

（二）瀝青混凝土靜三軸試驗儀技術參數：

1、載荷100KN；

2、主機電機功率：1000W

3、恒溫水浴溫控范圍4℃-60℃外接電源：220V×50Hz；

4、數采儀外接電源：220V×50Hz；

5、主機升降速度范圍：0. 1～50mm/min

6、主機升降行程：0～300mm；

7、壓力室承載壓力： 2Mpa；

8、輪輻傳感器：0～100KN

9、度：0.05%FS

10、試件尺寸：Φ100X200mm

11、外形尺寸：860X550X1600mm

（三）瀝青混凝土靜三軸試驗儀壓力與溫度控制單元

一、簡介：

1、電源電壓 380V ，三項四線制 ，雙色線接地。

2、電源電壓 220V ，二項三線制需接地。

二、使用方法：

1、打開左側門，將水箱注水至三分之二位置，接通電源。

2、打開溫控儀開關，左側顯示為溫度，右側顯示為時間。按溫度設定鍵通過上下箭頭調節所需溫度按確認鍵完畢。

將壓力室裝好試件連接好管路，達到所需溫度后，打開壓力室循環水開關，循環3小時后，關閉壓力室循環水開關和溫控儀開關。

3、壓力室衡壓操作方法：

打開壓力控制開關，控壓力設定鍵通過上下鍵設置好所需壓力，壓力顯示窗口0.25為250kPa，按確認鍵設定完畢。關閉壓力室回水開關，打開壓力室供水開關，恒壓30分鐘。

4、使用完畢，切斷電源，將壓力罐、水箱排水防止水凍結以免損壞儀器。
