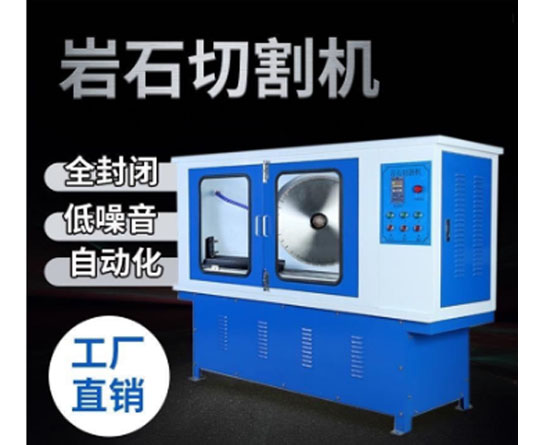

全自動巖石切割機

一、 全自動巖石切割機用途與特點

雙刀巖石芯樣切割機，是我公司根據公路及地質部實驗室作石料試件的要求，參照交通部、地質部和化工部有關資料，第六次研制的新一代非金屬切割機床。

該機結構緊湊、全feng閉、噪音低，石料切割面平整光潔，同時能一機多用，可以切割混凝土、取芯機芯樣，天然石、瀝青、nai火材料、大理石、及管材、切割薄片光片，廣泛使用于石油、地質、煤炭、冶金、鐵路、公路、橋梁等科研部門的制樣之用.

 二、  全自動巖石切割機主要技術參數

1、主軸電機∶三相二級  4KW    380V

2、切刀轉速∶1800轉／分鐘

3、切刀線速度∶33-45m／s

4、金剛石切刀∶Φ500X3.8X50mm

5、工件進退電機∶380伏  0.55KW 變頻調速

6、切割毛坯尺寸∶厚180mm長450mm

7、外形尺寸∶1700×750×1150mm

8、重量~300Kg

三全自動巖石切割機工作原理

本機以角鋼和槽鋼為主焊接機架。由主軸電機、切刀軸、切割片、巖石夾具、工作臺、工件進退調速裝置及電器控制柜和噴涂外殼組成。

主軸電機安裝在機架底部，通過三角帶傳至切刀軸，使切割片旋轉，工件進退電機安裝在右下方，通過三角帶傳至變速箱及工作臺進退絲杠，冷卻水管接入口安裝在左上方，直接把水流到工作室，噴到切割刀片上，通過自來水冷卻，電器控制部分，安裝在控制柜內，通過電纜連接各電器部分。

本機以切割片旋轉，工件運動的工作方式，即切刀軸固定在機架上，切割片固定在切刀軸上旋轉，工件夾緊在工作臺上，隨工作臺進退，以達到切割的目的。

四 全自動巖石切割機電器工作原理

電源采用三相四線（注：三火一零），電壓380伏，整機共用兩臺電機，電壓分別220伏‘380伏，由控制箱集中控制，進退電機選用三相380伏調速電機，通過變頻調速器，對電機實現寬范圍變頻調速。
