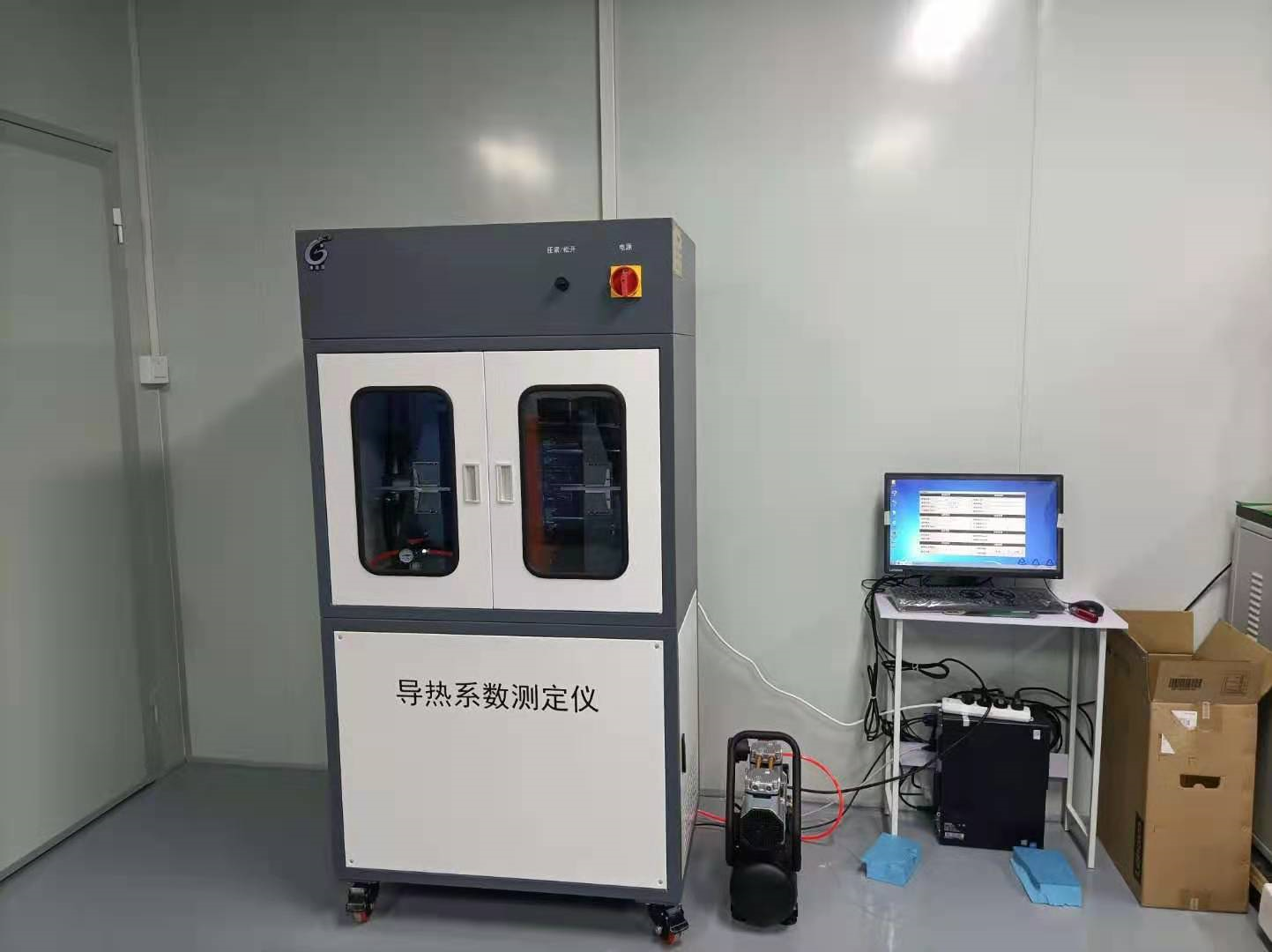

雙平板導熱系數測定儀

適用標準：

GB/T 10294-2008  《絕熱材料穩態熱阻及有關特性的測定》

GB/T 3399-1982   《塑料導熱系數試驗方法—護熱平板法》

GB/T 10801.1-2002 《絕熱用模塑聚苯乙烯泡沫塑料》

GB/T 10801.2-2002 《絕熱用擠塑聚苯乙烯泡沫塑料(XPS)》

GB/T 3139-2005   《纖維增強塑料導熱系數試驗方法》

GB/T 17794-2008  《柔性泡沫橡塑絕熱制品》

   產品概述：

   導熱系數是用來衡量耐熱材料的導熱特性和保溫性能的重要參數，導熱系數測定儀用于測定材料在不同溫度狀態下的導熱系數。

技術參數：

  1、 試件標準尺寸：300mm×300mm×H(5～40) mm；

  2、試件平整度：0.1mm；

  3、導熱系數測量范圍：(0.001—2.000)W/ (m?K)；

  4、熱阻測量范圍：≥0.02 m2·K/W；

  5、導熱系數測量精度：±3%；

  6、導熱系數測量重復性：±1%；

  7、溫度分辨率：0.01℃；

  8、試驗室溫度：(15—30)℃，標準溫度(23±2)℃；

  9、試驗室濕度：(20—80)%RH，標準(40—60)%RH；

  10、電源電壓：AC 220V±10%, 2.5KW；

  11、標準厚度：25mm；

  12、夾緊力：≤2.5kPa；

  13.常規測試時間：(120-150)min；

  14.控制核心采用進口歐姆龍PLC；

  15.絕熱材料導熱系數參比板的定值單位；

  16.導熱儀控制軟件具有國家知識產品專利證書；

  17.在線計量校準程序，可同時標定溫度、標定系統誤差。

    控制范圍：-10℃-95℃

1.機械結構部分：

 箱體外觀：外觀質量優異，機械強度高，耐腐蝕；

 試件夾緊機構：采用氣動式夾緊，可以保證雙試件的受力達到絕對的平衡；

 測量準確度高：雙試件式設計，避免因系統的誤差導致材料的導熱系數的偏差。

 操作便捷：箱體上可以直觀的查看試件厚度及壓緊位移量

 設備靈活性高：箱體底部采用腳輪設計。

2、電子硬件部分

 控制核心采用進口OMRON(歐姆龍)可編程邏輯控制器CPU單元及其配套溫度擴展模塊，抗干擾能力強，穩定性高。

 執行器采用施耐德新型固態無觸點開關器件隔離控制，可靠性高、噪音低、開關速度快。

 數據接口采用計算機標準RS-232串行端口，數據穩定，可靠性高，使用方便。

 控制方法為PID控制，通過軟件自整定調節PID參數，保障了控溫精度。

3、軟件部分

 軟件界面友好，操作方便。

 軟件控制系統包括自動控制和手動控制兩種方式。

 自動控制方式可以自動控制設備運行、自動檢測、自動采集、自動顯示試驗曲線、自動完成試驗，同時還可以自動生成測試結果、自動生成檢測報告等。

 手動控制方式有助于設備的調試功能。

4、應用部分

 測試主機與制冷設備的獨立分離設計，減少干擾，便于維護。

 在線測量厚度，在恒定的壓力狀態下，其數值在數顯表上直接顯示。

 測試時間短，常規的測量時間為(120-150)min。

 測量的范圍大，量程(0.001-2.000)W/(m·K)。

 全溫度測量，可以自行測試溫度范圍內的任一點溫度的導熱系數。

 同時標定溫度、標定系統誤差，準確、快速，方便計量檢定。
