XGB-10B管材靜液壓試驗機完全符合GB/T6111、GB/T15560標準的要求，適用于對各種流體輸送用塑料管材進行靜液壓和管材爆破試驗。產品具有外型美觀、結構簡單、精度高、穩定性好、操作方便等特點，是各種研究所質量檢測部門及管材生產廠家***的檢測儀器。

1、特點：本機具有兩種形式：

1）、可連續無障礙工作，保證了試驗的完整性；

2）、支路間相互獨立，便于操作和維護；

3）、單獨配備加壓水箱，使用純凈水通過主加壓泵往管材試樣中補壓，保證了管路中的水質，提高了管路零件（如電磁閥、針閥、截止閥、單向閥）的使用壽命；

4）、使用自主研發的、***的、脈沖占空比補壓技術，將升壓環節和補壓環節合二為一，減少了一個支路及器件，也就減少了器件損壞的幾率；

5）、使用臺灣產柱塞泵，噪音低，補壓快，工作時間短，間接提高了柱塞泵的使用壽命；

6）、在儀表控制基礎上配PC機（即計算器），采用串口與儀表聯接。

a、可繪制壓力時間曲線

b、可實時查詢?nèi)我鈺r(shí)刻的控壓值

c、可打印輸出報表

d、可代替人工職守，當無人看管時（如夜間）自動記錄壓力值；

e、計算器機可隨時停止工作，儀表仍然繼續工作。

F、選配PC機時包括2015***版靜液壓軟件。

2、設備的組成說明：

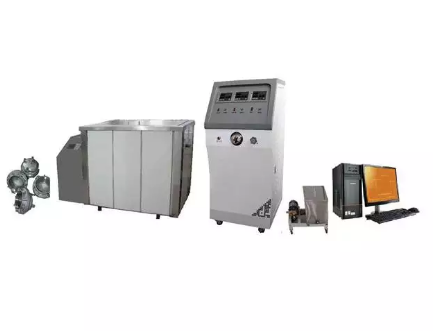

本試驗機由壓力控制系統、壓力源、恒溫介質箱、夾具和電腦五部分組成。

1）、壓力控制系統在控制柜中由加壓管路和電器控制兩部分組成。加壓管路由蓄能器、電磁閥、單向閥、過濾器、手動針閥、連接管路等部件組成。電器控制部分由數字控壓壓力表、溫度控制儀表、壓力傳感器、電磁閥、繼電器、過熱保護器、各種開關等組成。

2）、壓力源用來對主壓力系統按試驗條件提供總壓力。

3）、恒溫介質箱主要由箱體、循環泵、加熱器和溫度控制系統組成。箱體由不銹鋼內膽、噴塑外殼體（或不銹鋼）、保溫層、試樣支架和箱蓋組成。

4）、夾具為A型，***的設計試夾具的拆裝更方便自如；楔型配合螺紋夾緊裝置使夾緊力更大。本系列夾具具有結構合理、夾緊速度快、密封可靠、拆卸方便的特點。

5）、電腦配備的是聯想品牌機，通過串口與控制柜相連。品牌機是全國聯保，各地網點均可維護。

3、工作原理

該機的工作原理是：

1）、設定主壓力儀表的控制壓力和范圍，使壓力源提供高于支路壓力的2～3MPa的壓力儲存在蓄能器中。

2）、按照試樣的環應力要求計算試驗壓力，并依此設定支路壓力儀表的控制壓力和范圍，運行后儀表控制電磁閥全導通，使試樣的壓力迅速上升。達到設定壓力時進入補壓階段。

3）、補壓階段時電磁閥依據儀表數據斷續導通，使壓力源蓄能器中的壓力補充進試樣中。

4）、壓力源的壓力下降到設定壓力下***，柱賽泵啟動工作到上***停止。

5）、本機同時具有運行、停止、滲漏預警、破裂識別等功能，實現操作人員在試驗過程中可脫離實驗現場。當試樣出現滲漏、破裂時自動報警并自動關閉該路，其它各路試驗繼續正常進行，直到試驗完成。在同類機型中具有優良的性能價格比，是替代進口的理想產品。

6）、該機有串口可外配計算器，繪制壓力時間曲線，可實時查詢控壓值，可打印輸出報表，可代替人工職守，可當計算器機停止工作時，儀表仍然可繼續工作。但計算器機不直接控制電磁閥，必須經過儀表控制，試驗時儀表不可停止工作。在做試驗過程中，還可隨時關閉計算器機做其它商務業務，主機正常工作。當主機與計算器連通時，主機自動將數據傳送給計算器機，對試驗不產生任何影響。

7）、水箱為主箱內加熱可保證加熱管的壽命，體外循環使水箱中的水溫均勻。恒溫介質水箱分單熱式(即為不帶制冷的，控溫范圍為室溫-95℃)和制冷制熱式（即為帶制冷的，控溫范圍為15-95℃）兩種規格。

4、技術參數

1）、壓力范圍：0～10MPa（0～20MPa可特殊定做）

2）、壓力顯示精度：0.001MPa

3）、控制精度：上限+2%、下限-1%

4）、溫度控制范圍：常溫～95℃

5）、溫度顯***圍：±1℃

6）、時間顯***圍：0分～9999.59小時

7）、時間顯示精度：1秒

8）、試樣直徑：Ф630mm(可特殊定做)

9）、 壓力控制系統電源：AC220V、1.5kw

10）、溫度控制系統電源：AC380V  功率根據水箱規格而定

5、關鍵部件的配置

(1)壓力部分

a、加壓泵：臺灣產***柱塞泵

b、電磁閥：荷蘭吉發GEVA***產品

c、蓄能器：浙江奉化迅捷液壓技術有限公司

d、連接管路：用Φ6銅管，接頭為不銹鋼件。

（2）壓力顯示部分

a、溫度控制儀表：選用廈門宇電產的多功能控制表

b、支路壓力控制表：選用北京昆侖天辰產***多功能控制表

c、壓力傳感器：杭州美控自動化有限公司

d、計算器：品牌機或根據用戶要求配置（自行選配、價格另議）。

e、電器部分：選用正泰、德力西或人民電器（用戶可以自行選定）
