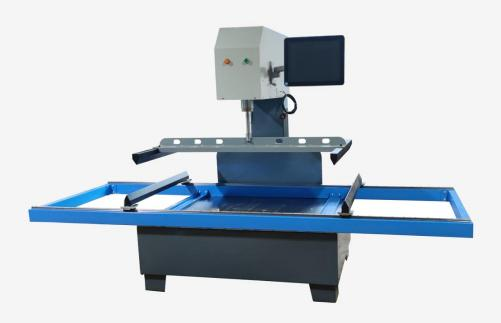

一、板材抗折試驗機簡介

板材抗折試驗機（以下簡稱試驗機） 是用來測定隔墻板、外墻內保溫板、等 非金屬材料薄板抗折力（抗折強度） 的試驗設備。

本設備根據《GB/T 30100-2013 建筑墻板試驗方法》 ； 《JG/T 159-2004 外墻內保溫板》 ，等試驗方法設備的要 求進行設計制造，配置不同的夾具支座來完成不同的試驗。

二、板材抗折試驗機主要技術參數

（1）最大試驗力： 10KN（分辨率 0. 1N）

（2）絲杠行程： ≥180mm

（3）支承輥、壓輥直徑： 根據不同試驗配置不 同夾具（選配）

（4）兩支承輥間距： 200～2400mm（可調）

（5）電 源：  220V

（6）功   率： 1KW

（7）加載速度： 0～250 （N/S）（可調）

（8）試件最大尺寸： 700 ⅹ2400mm

（9）恒加載自動計算試驗結果

（10）試驗數據儲存

（11） 自動生成報表

三、板材抗折試驗機實驗步驟

1 、空載靜置 2 min ，記錄百分表初始讀數，精確至 0.01 mm 。釆用分級施加 荷載法，均勻施加荷載 F（N）于試件，每級荷載為試件重量 W （N）的 30%。

2、每級加荷完成后，靜置 2 min，直至加荷至墻板產品標準規定的抗彎荷載， 靜置 5 min 。若此時試件仍未破壞，可繼續施加荷載，按同樣的分級加荷方式直 至試件破壞，記錄此時的最大破壞荷載 。每級加荷完成靜置后記錄百分表的讀 數，精確至 0.01 mm
